CARA SETING DHCP MIKROTIK RB750

RB750 adalah produk routerboard yang sangat mungil dan diperuntukkan bagi penggunaan SOHO. Memiliki 5 buah port ethernet 10/100, dengan prosesor baru Atheros 400MHz. Sudah termasuk dengan lisensi level 4 dan adaptor 12V. Oke.... kita langsung saja ke tutuorialnya.

1. Pertama sambungkan sumber internet ke Port Mikrotik nomor 5 ,lalu sambungkan PC dengan Port mikrotik nomor 3 . Jika mikrotik sudah pernah digunakan sebaiknya di reset dahulu. cara reset nya :
a. Siapkan unit RB750 yang ingin kita reset.
b. Buka t kabel powernya
c. Tekan tombol reset tanpa dilepas menggunakan Pulpen atau Kawat Kecil
d. Kemudian Pasang kembali kabel powernya dalam kondisi tombol reset masih ditekan dan tunggu beberapa detik hingga lampu ACT berhenti berkedip
e. Jika Sudah Berhasil Coba pasangkan kembali mikrotik dan masuk ke winbox, jika settingan sudah tidak ada berarti reset mikrotik rb750 sudah berhasil

2. Setelah itu login menggunakan Winbox

a. pada kolom "connect to" pilih alamat mac yang sesuai dengan yang tertera dibagian bawah mikrotik dan seri mikrotik nya.
b. Lalu pilih "Connect"

3. Jika sudah masuk pilih "remove configurations" dan masuk ke interfaces dan disable Port yang tidak digunakan dengan mengklik tanda " X " ,lalu ubah nama Interfaces yang aktif ,untuk Ether3 ubah menjadi iTik2 ,ini untuk yang ke PC/Client .lalu Ether5 ubah menjadi iTik1,ini untuk ke sumber internet/server.

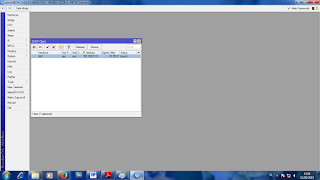

4. Lalu seting DHCP Client ,caran nya klik IP > DHCP Client > Add (klik tanda "+") . pilih interface, Ganti dengan iTik1 (port ke sumber internet/server)

jika sudah berhasil maka status nya akan "bound" .untuk membuktikanya silahkan coba "ping" dengan memilih "new terminal" lalu ketikan "ping yahoo.com" atau ke "ping mikrotik.com" tanpa tanda petik.

5. setelah itu kita akan mengatur "Address" . klik IP > Address > Add (klik tanda "+") . konfigurasinya adalah seperti sibawah ini :

Adress: 192.168.13.13/24

Network: 192.168.13.0

Interface: itik2 (ke Client)

6. Setelah mengatur address, lalu kita akan setting "Pool". POOL tersebut terdapat pada menu "IP". jika sudah masuk klik simbol (+). setelah itu isikan "name" dengan nama "range", dan di kolom "Add" isikan IP yang akan dibagikan dari berapa sampai berapa. (contoh: 192.168.13.100-192.168.13.150):

7. Jika POOL sudah selesai, lajukan deng setting "DHCP Server" yang berada pada menu "IP". jika sudah masuk klik "Network" terlebih dahulu, isikan kolom "Add" dengan nomor IP (contoh: 192.168.13.0/24). selanjutnya isikan nomor IP di kolom "Gateway" IP tersebut digunakan sebagi jembatan terhubungnya internet,(contoh: 192.168.13.13) lalu isikan "DNS 1" (contoh:8.8.8.8) dan yang terakhir "DNS 2" (contoh:8.8.4.4) jika sudah klik "OK"

8. Jika sudah mengisikan kolom di network, selanjutnya di DHCP, isikan kolom name: diganti dengan iTik server. selanjutnya isikan kolom "interface" dengan nama iTik5(jalur ke client), dan yang terakhir isikan kolom Address Poll pilih "Range"
